WiFiduino-8266是使用esp8266作为核心的开发板,相对于传统Arduino控制器,WiFiduino-8266提供了WiFi支持,配合物联网软件平台blinker可以更轻松地构建物联网项目。

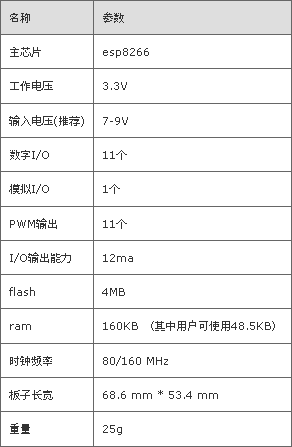

硬件参数:

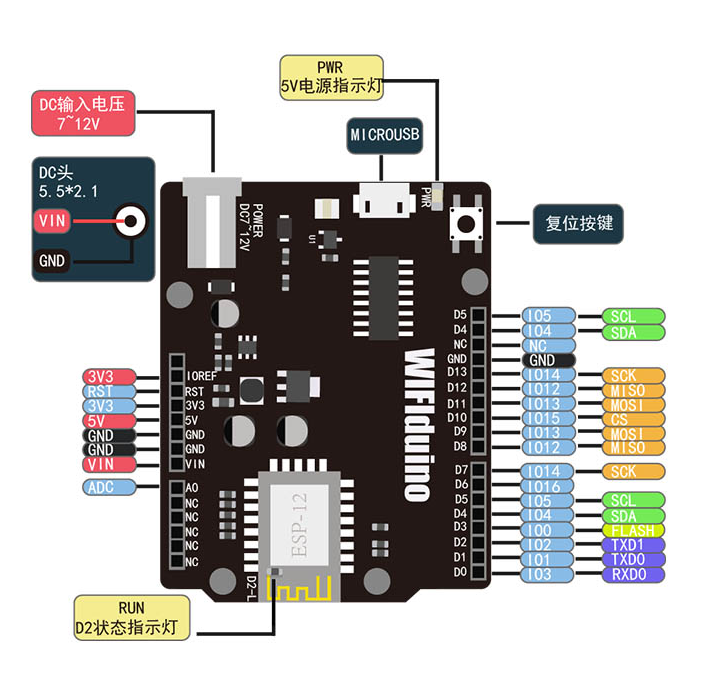

引脚说明:
【注意】所有I/O输入电压都不得高于3.3V。

  • D0~D13: 数字输入引脚。

需要注意的是,部分引脚是复用的(见开发板背面连线)。你可以使用Dx(如D9)或Dx引脚板子背面印刷的数字(如13)控制对应的IO口,如 a=digitalRead(D9)与a=digitalRead(13)是等效的

  • PWM: 所有数字I/O都可用于PWM输出
  • 串口: Serial(TX0/RX0)可用于和计算机或其他设备通信,Serial1(TX1)只有输出端口,可用向其他设备发送数据
  • SPI: MISO\MOSI\SCK引脚可用于SPI通信
  • IIC: 实际上D0~D13都可以用作IIC通信。为了兼容Arduino引脚位,你可以使用SCL/SDA(D5/D4)做IIC通信
  • 下载引脚: 程序烧写时,会使用到TX0\RX0\IO0三个引脚,如需使用,请烧写完成后,再连接外设
  • A0: 只能做模拟输入使用,输入电压范围为0~3.3V
  • LED:开发板上有两个LED指示灯

    L:该LED连接到D2引脚,可以使用宏LED_BUILTIN编程控制

    PWR: 电源指示灯,开发板通电后会亮

  • 电源: WiFiduino-8266工作电压3.3V,可以从以下几种方式供电:

    DC电源座: 推荐输入7~9V电压

    USB口: 5V供电

    VIN: 可输入7~9V供电。当使用DC电源座供电时,该引脚可以获得DC口电压

    5V引脚: 可以输入5V供电。当使用其他方式供电时,该引脚可以获得5V电压

    3.3V引脚: 可以输入3.3V直接给esp8266供电。当使用其他方式供电时,该引脚可以获得3.3V电压

    由于wifiduino主芯片使用的是esp8266,芯片引脚数量限制与arduino UNO不能做到完全兼容。

需要注意的是:部分引脚是复用的D7=D13 、D8=D12、D9=D11

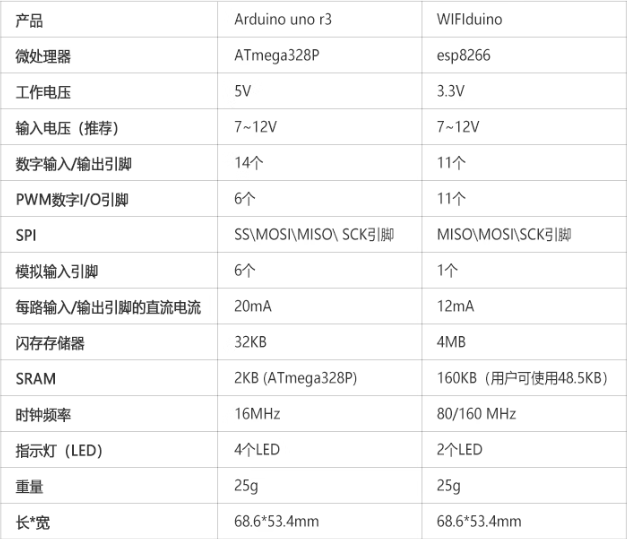

与Arduino UNO比较:

参考资料:

原理图:
